Altium Designer 26.1.1.7 | โปรแกรมออกแบบวงจร PCB

Altium Designer คืออะไร

Altium Designer คือซอฟต์แวร์ออกแบบแผงวงจรพิมพ์หรือ PCB ที่ได้รับความนิยมอย่างกว้างขวางในอุตสาหกรรมอิเล็กทรอนิกส์ ด้วยการรวมเครื่องมือสำหรับการออกแบบวงจร การเดินลาย PCB การจำลองสัญญาณ และการสร้างไฟล์ผลิตไว้ในแพลตฟอร์มเดียว ช่วยให้วิศวกรและนักพัฒนาอุปกรณ์อิเล็กทรอนิกส์ทำงานได้สะดวก รวดเร็ว และแม่นยำยิ่งขึ้น จุดเด่นของโปรแกรมคืออินเทอร์เฟซที่เป็นระบบเดียวแบบ unified design environment ซึ่งทำให้การจัดการโปรเจกต์ตั้งแต่ต้นจนจบเป็นไปอย่างราบรื่น ไม่ต้องสลับโปรแกรมหรือใช้เครื่องมือหลายตัวร่วมกัน

ซอฟต์แวร์นี้รองรับการทำงานทั้งระดับเริ่มต้นจนถึงระดับอุตสาหกรรม โดยมีเครื่องมือออกแบบที่ครอบคลุมทุกขั้นตอน ตั้งแต่วาด schematic ออกแบบ PCB การตรวจสอบความถูกต้องของวงจร ไปจนถึงการสร้างไฟล์สำหรับส่งโรงงานผลิต Altium Designer จึงเป็นตัวเลือกสำคัญของทีมวิศวกรรม บริษัทผลิตอุปกรณ์ รวมถึงนักพัฒนาที่ต้องการสร้างต้นแบบวงจรที่มีคุณภาพสูงและเชื่อถือได้

คุณอาจสนใจโปรแกรม Proteus Professional ที่มีความสามารถคล้ายเคียงกัน

คุณสมบัติของ Altium Designer

• วาดวงจรได้อย่างชัดเจน พร้อมฟีเจอร์ตรวจสอบการเชื่อมต่อ
• รองรับสัญลักษณ์อุปกรณ์จำนวนมากจาก library ที่ให้มาภายในโปรแกรม
• สร้างสัญลักษณ์หรือ library ใหม่ได้ตามต้องการ
• เชื่อมโยงข้อมูลระหว่าง schematic และ PCB ให้สอดคล้องกันเสมอ
• รองรับการออกแบบบอร์ดตั้งแต่ขนาดเล็กไปจนถึงงานซับซ้อนหลายเลเยอร์
• ฟีเจอร์จัดวางอุปกรณ์และเดินลายอัตโนมัติช่วยประหยัดเวลา
• มีเครื่องมือสำหรับปรับความกว้างลาย วาง via และตรวจสอบ clearance แบบละเอียด
• แสดงผลการออกแบบในรูปแบบสามมิติ ทำให้มองเห็นภาพรวมของบอร์ดก่อนผลิตจริง
• ตรวจสอบการเดินลาย ระยะห่าง และเงื่อนไขที่กำหนดแบบอัตโนมัติ
• แจ้งเตือนจุดผิดพลาดทันทีเพื่อให้แก้ไขก่อนส่งผลิต
• ลดความเสี่ยงของบอร์ดเสียหรือผลิตผิดสเปก
• รองรับการจำลองวงจรพื้นฐานเพื่อทดสอบการทำงาน
• มีฟีเจอร์วิเคราะห์สัญญาณความเร็วสูง เช่น การตรวจสอบ impedance และ signal integrity
• ช่วยให้มั่นใจว่าวงจรทำงานได้ตามต้องการก่อนเข้าสู่กระบวนการผลิต
• จัดเก็บข้อมูลอุปกรณ์เป็นระเบียบ ค้นหาและใช้งานได้ง่าย
• รองรับการเชื่อมต่อ library แบบออนไลน์
• สามารถรวมข้อมูล footprint โมเดล 3D และสเปกอุปกรณ์ไว้ในจุดเดียว
• สร้างไฟล์ Gerber, Drill file และเอกสารสำหรับโรงงานผลิตได้ในไม่กี่ขั้นตอน
• ช่วยกำหนด stack-up และข้อมูลทางเทคนิคที่จำเป็นต่อการผลิต
• ทำให้การส่งงานให้โรงงานเป็นระบบและลดโอกาสเกิดความคลาดเคลื่อน
• รองรับการทำงานแบบ collaborative ช่วยให้ทีมสามารถแก้ไขหรืออัปเดตโปรเจกต์ร่วมกัน
• ระบบควบคุมเวอร์ชันช่วยติดตามการเปลี่ยนแปลงของโปรเจกต์
• เพิ่มความคล่องตัวในการทำงานของทีมวิศวกรหลายคนในโปรเจกต์เดียว
• การออกแบบในแพลตฟอร์มเดียวช่วยลดขั้นตอนที่ซับซ้อน
• อินเทอร์เฟซจัดหมวดหมู่ชัดเจน ผู้ใช้ใหม่เข้าใจได้เร็ว
• ปรับแต่งหน้าต่างทำงานตามสไตล์การใช้งานได้

เหมาะกับใคร

Altium Designer เหมาะกับผู้ใช้งานตั้งแต่ระดับนักศึกษาไปจนถึงทีมวิศวกรรมมืออาชีพ หากคุณต้องออกแบบวงจรหรือแผง PCB ที่มีความซับซ้อน ต้องการความแม่นยำสูง หรือจำเป็นต้องส่งงานผลิตให้โรงงานอย่างเป็นระบบ ซอฟต์แวร์นี้ตอบโจทย์อย่างมาก โดยเฉพาะอย่างยิ่งสำหรับบริษัทที่ต้องการพัฒนาอุปกรณ์อิเล็กทรอนิกส์หลายประเภท เช่น บอร์ดคอนโทรล เครื่องมือวัด IoT อุปกรณ์อุตสาหกรรม และผลิตภัณฑ์เชิงพาณิชย์ที่ต้องการมาตรฐานระดับสูง

นักออกแบบที่ต้องการความสะดวกรวดเร็วในการปรับแก้แบบ การจัดการ library และการสร้างไฟล์ผลิตจะได้รับประโยชน์อย่างยิ่ง รวมถึงผู้ที่ต้องทำงานเป็นทีม เพราะระบบร่วมงานของโปรแกรมช่วยให้การสื่อสารและการอัปเดตรวดเร็วขึ้น

Altium Designer เป็นซอฟต์แวร์ออกแบบวงจรและ PCB ระดับมืออาชีพที่รวมเครื่องมือสำคัญสำหรับการพัฒนอุปกรณ์อิเล็กทรอนิกส์ไว้ในโปรแกรมเดียว ตั้งแต่วาด schematic ออกแบบเลเยอร์ เดินลาย ตรวจสอบความผิดพลาด ไปจนถึงสร้างไฟล์สำหรับผลิตจริง จุดเด่นคือความครบเครื่อง ความแม่นยำ และระบบ unified ที่ช่วยให้ขั้นตอนการทำงานไหลลื่น เหมาะกับผู้ที่ต้องการคุณภาพในการออกแบบทุกระดับ ตั้งแต่ต้นแบบไปจนถึงการผลิตเชิงพาณิชย์ หากคุณกำลังมองหาซอฟต์แวร์ที่ช่วยทำงานด้าน PCB ได้อย่างมีประสิทธิภาพและเชื่อถือได้ Altium Designer คือหนึ่งในตัวเลือกที่โดดเด่นที่สุดในปัจจุบัน

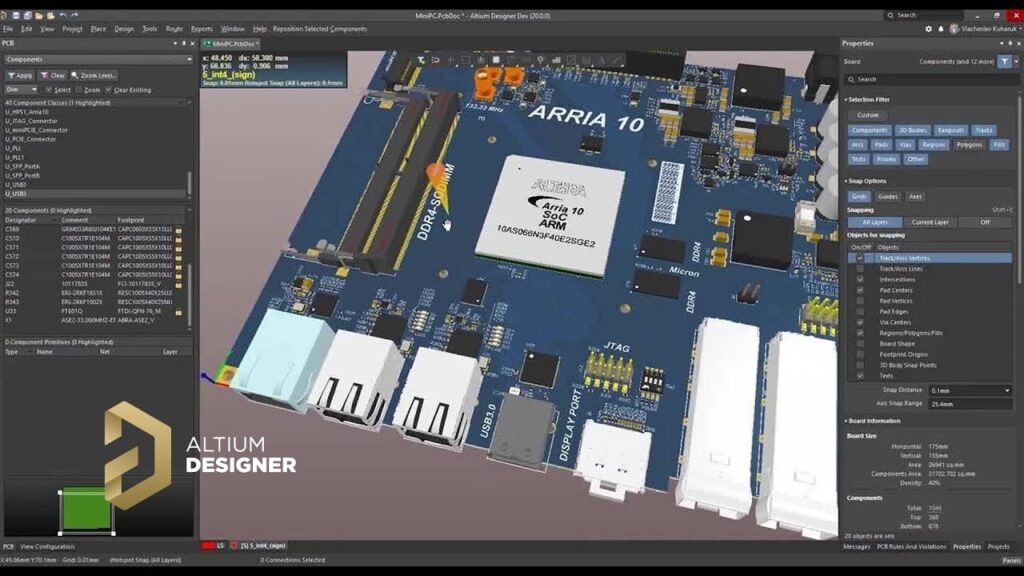

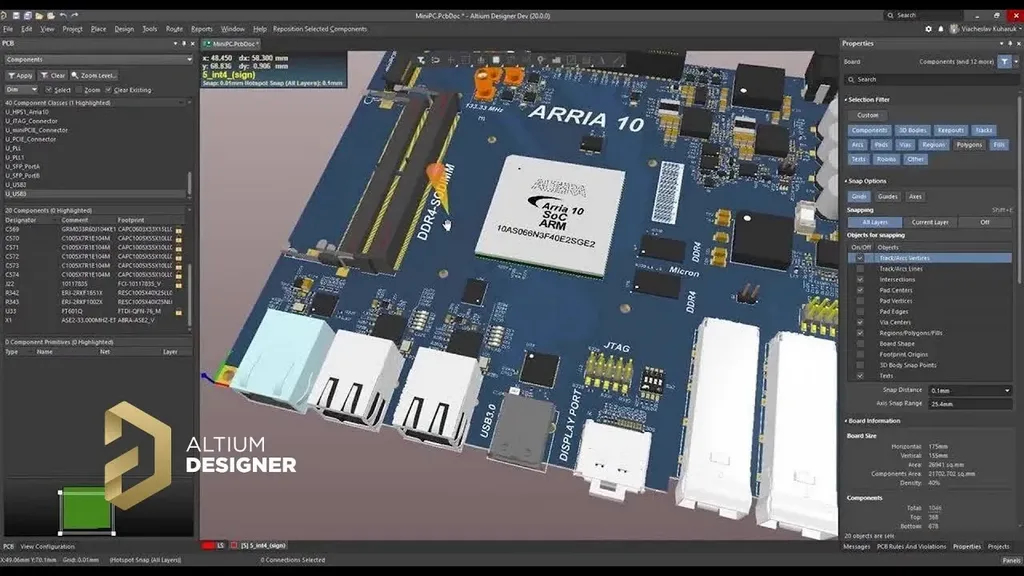

ภาพตัวอย่าง (Screenshot)
